Ocieplanie rurociągów: metody, korzyści i oszczędności energetyczne

„Czemu w tej hali jest tak ciepło, skoro proces idzie stabilnie?” – pyta kierownik utrzymania ruchu. „Bo grzejemy… instalację, a nie produkt” – odpowiada automatyk. To dialog, który w przemyśle pojawia się częściej, niż powinien. Rurociągi pracują non stop, a każda niezaizolowana (albo źle zaizolowana) linia to realna utrata energii, ryzyko kondensacji, szybsza korozja i spadek komfortu pracy.

Przeczytaj również: Kompensatory tkaninowe typ EKT - charakterystyka, właściwości, zastosowanie

Ocieplanie rurociągów nie jest dodatkiem „na później”. To rozwiązanie techniczne, które wprost przekłada się na koszty eksploatacji, trwałość instalacji i spełnienie wymagań BHP oraz ppoż. W praktyce liczy się nie tylko materiał, ale też dobór grubości, detale montażowe, szczelność i osłony ochronne. Poniżej znajdziesz uporządkowany przegląd metod, korzyści i tego, gdzie najłatwiej wycieka energia (i budżet).

Przeczytaj również: Z jakich powodów warto się zdecydować na okna trzyszybowe?

Dlaczego rurociągi tracą energię i jak to widać w rachunkach

W każdej instalacji, gdzie medium ma inną temperaturę niż otoczenie, zachodzi wymiana ciepła. Dla rurociągów z gorącą wodą, parą, olejem czy glikolem oznacza to ucieczkę energii do hali, szybu technologicznego albo na zewnątrz. Dla instalacji chłodniczych i klimatyzacyjnych problem jest odwrotny: rura „zbiera” ciepło z otoczenia, co obciąża agregaty i generuje ryzyko wykraplania wody.

Przeczytaj również: Co obejmuje kompleksowy remont mieszkania?

Na kosztach najbardziej „boleśnie” odbijają się trzy sytuacje: długie odcinki bez izolacji, nieciągłość izolacji na armaturze (zawory, kołnierze, filtry) oraz zawilgocone materiały, które tracą parametry. W praktyce energia ucieka także przez mostki cieplne – typowo w miejscach podpór, obejm, przejść przez ściany i nieosłoniętych kolan. Jeśli instalacja jest rozbudowana, suma strat potrafi zaskoczyć nawet dobrze zarządzany zakład.

Warto to ująć prosto: izolacje rurociągów działają jak „ogranicznik strat”. W ciepłownictwie i CO ograniczają moc, którą trzeba stale dostarczać do układu. W chłodnictwie i HVAC zmniejszają obciążenie urządzeń oraz poprawiają stabilność temperatury medium na odbiorze.

Najpopularniejsze metody ocieplania rurociągów w przemyśle i HVAC

Nie ma jednej izolacji „do wszystkiego”. Dobór zależy od temperatury pracy, warunków zewnętrznych, ryzyka kondensacji, odporności na uszkodzenia oraz wymagań ppoż. Dlatego w praktyce stosuje się kilka sprawdzonych rozwiązań, a różnice między nimi nie są kosmetyczne – one wynikają z fizyki i warunków na obiekcie.

W instalacjach o podwyższonej temperaturze (kotłownie, para technologiczna, gorąca woda) często stosuje się wełnę mineralną ze względu na odporność na wysoką temperaturę i stabilność. Tam, gdzie kluczowa jest odporność na wilgoć i szybki montaż (część instalacji HVAC, kanały, zimne odcinki, woda użytkowa), pojawia się pianka polietylenowa lub elastyczne rozwiązania o dobrych właściwościach antykondensacyjnych.

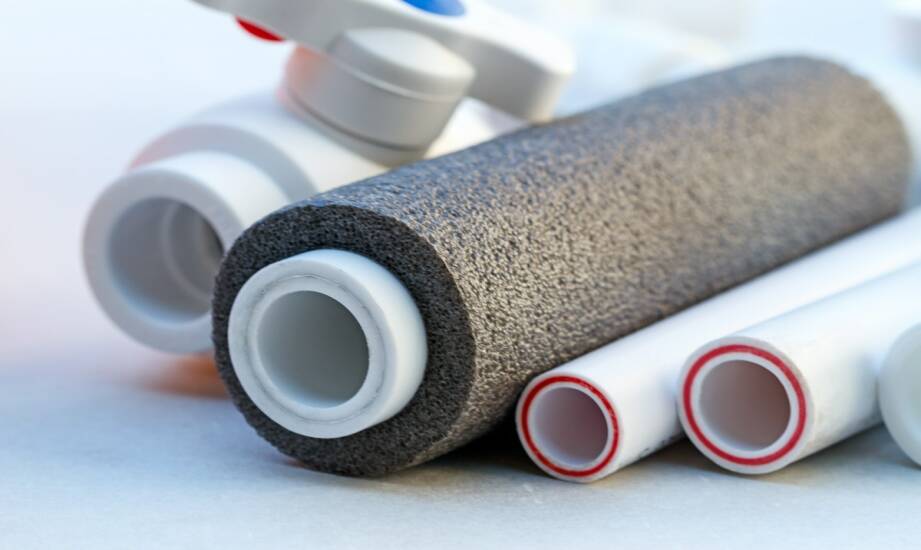

W obszarze chłodnictwa, klimatyzacji i wszędzie tam, gdzie para wodna z powietrza potrafi „usiąść” na zimnej rurze, bardzo dobrze sprawdzają się maty kauczukowe. Ich zaletą jest elastyczność i skuteczna ochrona przed kondensacją – o ile zachowa się szczelność systemu, szczególnie na łączeniach i zakończeniach.

W instalacjach systemowych (np. sieci przesyłowe, rurociągi ciepłownicze) często wybiera się preizolowane rury. To rozwiązanie, które ogranicza błędy montażowe i pomaga uniknąć mostków cieplnych, bo izolacja jest integralną częścią systemu. Dodatkowo takie podejście przyspiesza prace na budowie i ułatwia kontrolę jakości.

W przypadku odcinków w gruncie liczy się odporność na nasiąkanie i trwałość. Z tego powodu stosuje się m.in. otulinę styropianową (nienasiąkliwą, przeznaczoną do rur w gruncie) lub rozwiązania typu izolacja obsypkowa, w tym izolacja keramzytem – dobierana do warunków gruntowo-wodnych i konstrukcji wykopu.

Jedna zasada pozostaje niezmienna: skuteczna izolacja to zwykle dwie warstwy izolacji rozumiane jako warstwa termoizolacyjna (otulina/mata) oraz płaszcz ochronny. Płaszcz ogranicza uszkodzenia mechaniczne, wpływ wilgoci, promieniowanie UV oraz poprawia trwałość całego układu.

Materiały izolacyjne i to, co naprawdę ma znaczenie: lambda, wilgoć i temperatura

W parametrach materiałów izolacyjnych jest dużo marketingu, ale są też twarde liczby. Najważniejszy z punktu widzenia strat ciepła jest współczynnik przewodzenia ciepła – niska przewodność cieplna oznacza lepszą izolacyjność przy tej samej grubości. W praktyce duże znaczenie ma też to, jak materiał zachowuje się po latach pracy: czy chłonie wilgoć, czy się ugniata, jak reaguje na temperaturę i wibracje.

W instalacjach, gdzie liczy się bardzo dobra izolacyjność, często wykorzystuje się pianki PUR i PIR. To materiały o deklarowanej przewodności cieplnej na poziomie λ < 0,035 W/(m·K) i odporności temperaturowej nawet do 200°C (w zależności od systemu). Dają realny efekt energetyczny, szczególnie gdy mówimy o długich trasach rurociągów lub wysokich temperaturach medium.

Przy doborze materiału trzeba też uczciwie odpowiedzieć na pytanie: co jest większym ryzykiem – strata ciepła czy wilgoć? Dla chłodnictwa i klimatyzacji zwykle wygrywa wilgoć, a więc priorytetem staje się ochrona przed kondensacją. Jeśli izolacja „złapie” wodę, szybko pogorszą się parametry, pojawi się korozja pod izolacją, a w skrajnych przypadkach – zacieki, grzyb i szkody w otoczeniu instalacji.

Temperatura pracy to drugi filtr decyzyjny. Materiał musi wytrzymać nie tylko wartość nominalną, ale też stany przejściowe: rozruch, awarie, krótkie skoki temperatury. W kotłowniach i na parze zbyt „miękkie” rozwiązania mogą się zdeformować, a to kończy się nieszczelnościami i odsłoniętymi fragmentami rurociągu.

Korzyści, które wykraczają poza oszczędność: trwałość instalacji, hałas i bezpieczeństwo

Najbardziej oczywisty zysk to mniejsze zużycie energii. W praktyce jednak dobrze zaprojektowana izolacja daje efekt „pakietowy”, a to jest argument, który przekonuje zarządzających produkcją i BHP.

Po pierwsze: ochrona instalacji. Zmniejszenie wahań temperatury i eliminacja kondensacji ograniczają ryzyko korozji oraz degradacji elementów. W wielu zakładach największym problemem nie jest sama rura, tylko armatura i połączenia – a tam izolacja i właściwe wykończenie detali robią największą różnicę.

Po drugie: komfort i akustyka. Rurociągi potrafią przenosić drgania, a przepływ (szczególnie w instalacjach o dużych prędkościach) generuje hałas. Tam, gdzie to potrzebne, stosuje się izolacje akustyczne, które realnie poprawiają warunki pracy. To nie jest „miły dodatek” – w wielu obiektach to element ograniczania ryzyk BHP.

Po trzecie: bezpieczeństwo. Izolacja obniża temperaturę powierzchni rurociągu, co ogranicza ryzyko poparzeń przy obsłudze i serwisie. W wybranych strefach dochodzą wymagania ppoż, gdzie w grę wchodzi izolacja ogniochronna oraz odpowiednie rozwiązania konstrukcyjne i materiałowe. To szczególnie istotne w obiektach, gdzie przepisowo trzeba zapewnić określoną odporność ogniową instalacji lub zabezpieczyć kluczowe elementy infrastruktury.

Jak policzyć oszczędności energetyczne bez wróżenia z fusów

Oszczędności najlepiej liczyć nie „na oko”, tylko przez pryzmat bilansu cieplnego i czasu pracy instalacji. W uproszczeniu: im większa różnica temperatur między medium a otoczeniem, im większa średnica i długość rury oraz im dłużej instalacja pracuje w roku, tym szybciej izolacja się zwróci. W zakładach produkcyjnych, elektrociepłowniach czy cukrowniach czas pracy jest zwykle wysoki, więc efekt ekonomiczny pojawia się szybciej niż w instalacjach okazjonalnych.

W realnych kalkulacjach kluczowe są dane wejściowe: temperatura medium, temperatura otoczenia, długość odcinka, średnica, obecna izolacja (albo jej brak), stan techniczny płaszcza oraz miejsca newralgiczne (armatura, kompensatory, flansze). Jeśli w instalacji występuje kondensacja, do rachunku trzeba dopisać koszty „ukryte”: korozja, zawilgocenie, przestoje i interwencje serwisowe.

Właśnie dlatego w przemyśle rzadko wygrywa najtańsza otulina. Wygrywa rozwiązanie, które utrzyma parametry przez lata, będzie odporne na wilgoć i uszkodzenia oraz da się sensownie serwisować. Często oznacza to lepszy materiał i solidniejszy płaszcz ochronny – a to zwraca się w stabilnej pracy i mniejszej liczbie napraw.

Błędy montażowe, które psują efekt: mostki cieplne, nieszczelności i „goła” armatura

„Założyliśmy izolację, a i tak jest gorąco w korytarzu” – słyszy się po odbiorach. Najczęstsza przyczyna? Izolacja jest, ale nie tam, gdzie trzeba, albo nie działa jako system.

Krytyczne są detale: szczelność połączeń, odpowiednie klejenie/łączenie, poprawne wykończenie zakończeń i przejść, zabezpieczenie przed wilgocią oraz ochrona mechaniczna. W instalacjach chłodniczych nawet mała nieszczelność w warstwie zewnętrznej potrafi doprowadzić do zawilgocenia izolacji i utraty właściwości antykondensacyjnych.

Drugim typowym problemem jest armatura: zawory, kołnierze, filtry, odpowietrzniki. Jeśli zostają „gołe”, to lokalnie powstają duże straty ciepła i ryzyka dotyku gorącej powierzchni. Dobrze zaprojektowana izolacja uwzględnia rozwiązania demontowalne lub segmentowe, żeby serwis był możliwy bez niszczenia całej otuliny.

Trzeci błąd to brak odporności na realne warunki pracy: wibracje, uderzenia, ruch ludzi i wózków, promieniowanie UV na zewnątrz. Dlatego płaszcz ochronny (np. metalowy lub inny dobrany do środowiska) nie jest „opcją”, tylko elementem, który podtrzymuje trwałość izolacji.

Kiedy warto zlecić projekt i wykonanie jednej firmie: tempo, odpowiedzialność i zgodność z normami

W przemysłowych realiach liczy się terminowość, praca w ruchu zakładu i odpowiedzialność za detale. Gdy projekt izolacji i wykonanie rozdzielają się między różne podmioty, rośnie ryzyko nieciągłości: inna grubość na budowie niż w założeniach, niedoszczelnione zakończenia, pominięte podpory, brak uzgodnień z BHP i ppoż.

Dlatego praktyczne podejście to spójny proces: inwentaryzacja, dobór materiału do temperatury i środowiska, określenie grubości, wybór osłon oraz nadzór nad montażem. W firmach, które realizują izolacje przemysłowe, często łączy się te kompetencje z usługami dodatkowymi (np. dostęp sprzętowy, rusztowania, przygotowanie blacharskie), co skraca przestoje i upraszcza logistykę.

Jeśli zależy Ci na rozwiązaniu wdrożonym „raz, a dobrze”, sensownie jest oprzeć się na wykonawcy, który działa na rynku przemysłowym i zna standardy europejskie – zwłaszcza gdy inwestycje realizujesz w Polsce i w Niemczech. IzoSerwis pracuje w takim modelu (od 2007 roku, z oddziałem w Berlinie), realizując izolacje dla przemysłu oraz HVAC, a także zabezpieczenia antykorozyjne i ogniochronne – w podejściu technicznym, a nie „otulina i do widzenia”.

Jeśli chcesz zobaczyć, jak w praktyce wygląda zakres usługi i typowe rozwiązania, sprawdź ofertę dotyczącą ocieplania rurociągów – to dobry punkt wyjścia do rozmowy o konkretnych parametrach, warunkach pracy i oczekiwanych oszczędnościach.

Dobór izolacji do zastosowania: szybkie scenariusze z zakładów

Żeby ułatwić decyzję, warto myśleć scenariuszami. „Mamy parę technologiczną i wysoką temperaturę” – wtedy priorytetem jest odporność termiczna, stabilność i bezpieczeństwo. „Mamy glikol i instalację chłodniczą” – wtedy priorytetem staje się szczelność systemu i antykondensacja. „Mamy rurociąg w gruncie” – wtedy liczy się odporność na wilgoć, trwałość oraz sensowna technologia wykonania, która przetrwa lata bez degradacji.

• Instalacje grzewcze i technologiczne: rozwiązania odporne na temperaturę (np. wełna mineralna), z trwałym płaszczem ochronnym i dopracowanymi detalami na armaturze.
• Chłodnictwo i HVAC: elastyczne systemy antykondensacyjne (np. maty kauczukowe), szczelne łączenia, staranne zakończenia oraz eliminacja punktów, w których może wchodzić wilgoć.
• Odcinki zewnętrzne: odporność na UV, deszcz i uszkodzenia mechaniczne, czyli solidne osłony i materiały dobrane do warunków atmosferycznych.
• Rurociągi w gruncie: materiały nienasiąkliwe (np. otulina styropianowa) lub rozwiązania obsypkowe (np. keramzyt) – w zależności od projektu i warunków wodno-gruntowych.

Jeśli masz wątpliwość, zacznij od prostego pytania: „Co dziś jest największym kosztem – energia, awarie, kondensacja, hałas czy wymagania BHP/ppoż?” Odpowiedź zwykle sama prowadzi do właściwej technologii.

Jak przygotować zakład do izolowania rurociągów bez przestojów i nerwów

Dobrze zaplanowane prace izolacyjne nie muszą zatrzymywać produkcji. Często wykonuje się je etapami: najpierw odcinki o największych stratach (gorące magistrale, długie trasy, newralgiczne strefy), później armatura i detale. W zakładach pracujących w systemie zmianowym standardem staje się praca w oknach serwisowych lub w czasie planowanych postojów.

Przed startem warto przygotować dokumentację i dostęp: trasy przejść, kolizje z instalacjami, miejsca wymagające rusztowań, podnośników lub prac na wysokości. Tu w praktyce przydaje się wykonawca, który ma zaplecze techniczne i potrafi zapewnić logistykę na obiekcie. Mniej improwizacji oznacza mniej opóźnień.

Na końcu liczy się odbiór jakościowy: ciągłość izolacji, szczelność (zwłaszcza w chłodnictwie), kompletność osłon i czytelne oznaczenia. To właśnie te elementy decydują o tym, czy oszczędności energetyczne będą widoczne w danych, czy zostaną „zjedzone” przez niedoróbki.
